28/35/57BYZ
28/35/57BYZ
28/35/57BYZ
產品中心 PM步進電機

28/35/57BYZ

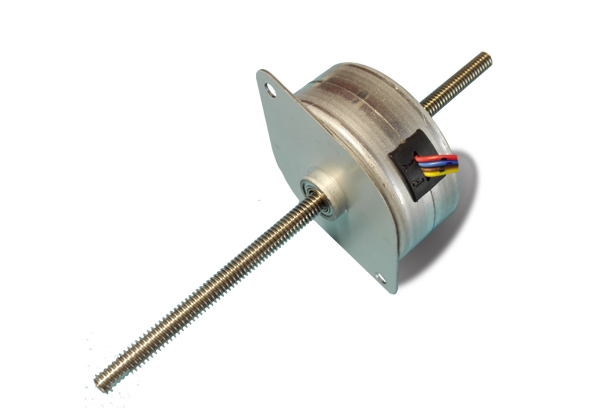

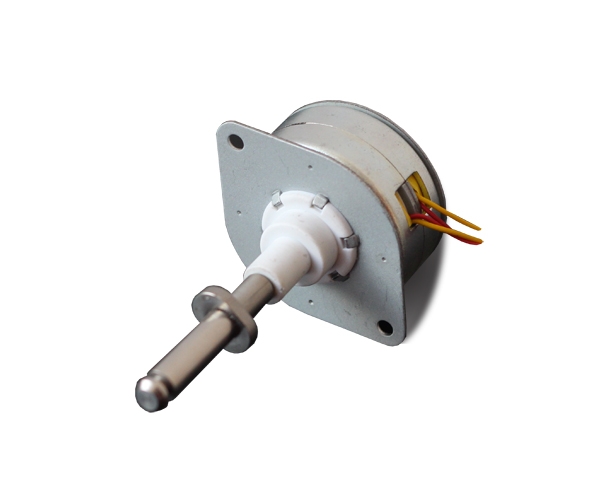

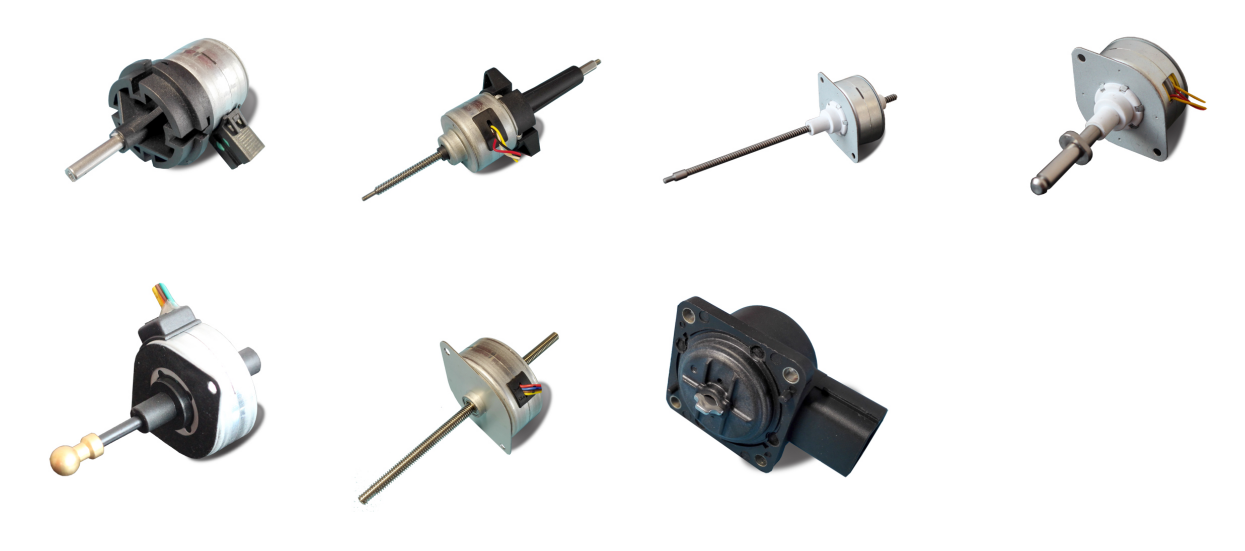

Φ28,35,57mm 永磁式直線步進電機（固定軸式/貫通軸式）
選件:
  • 28/35/57BYZ

    編碼器

  • 28/35/57BYZ

    齒輪箱

  • 28/35/57BYZ

    接插件

  • 28/35/57BYZ

    剎車


電性能參數Specifications

型號

Model

步距角

Step Angle (Deg.)

相數

No.of Phase

電壓

Voltage(V)

電流

Current

(A)

電阻

Resistance

(Ω)

電感

Inductance

(mH)

步長

Step Avail

(mm)

推拉力

Push/Pull Torque

(N)

行程

Journey

(mm)

引出線

Leads

接線圖

Wdg

外形圖

Fig

28BYZ-09

15

2

5

0.46

10.8


0.0417

40

≧87


a

1

28BYZ-A01

15

2

24

0.16

150

85

0.0417

65

≧12


a

2

35BY16Z

7.5

2

9

0.5(constant）

7.7

8.1

0.0167

35

≧14

UL1332 24#

a

3

35YC25Z-A02

7.5

2

12

0.6(constant）

11

8.2

0.0254

100

≧5.3

UL1061 28#

a

4

35BYZ-B01F

7.5

4

5

0.46

11


0.0254

40

≧75

UL1061 28#

c

5

57BYZ-B022

7.5

4

12

0.67

18

18.7

0.0254

90

≧130

UL1007 26#

c

6


該款電機可以根據客戶需求定制。

The motor can be designed &manufactured with customized request.

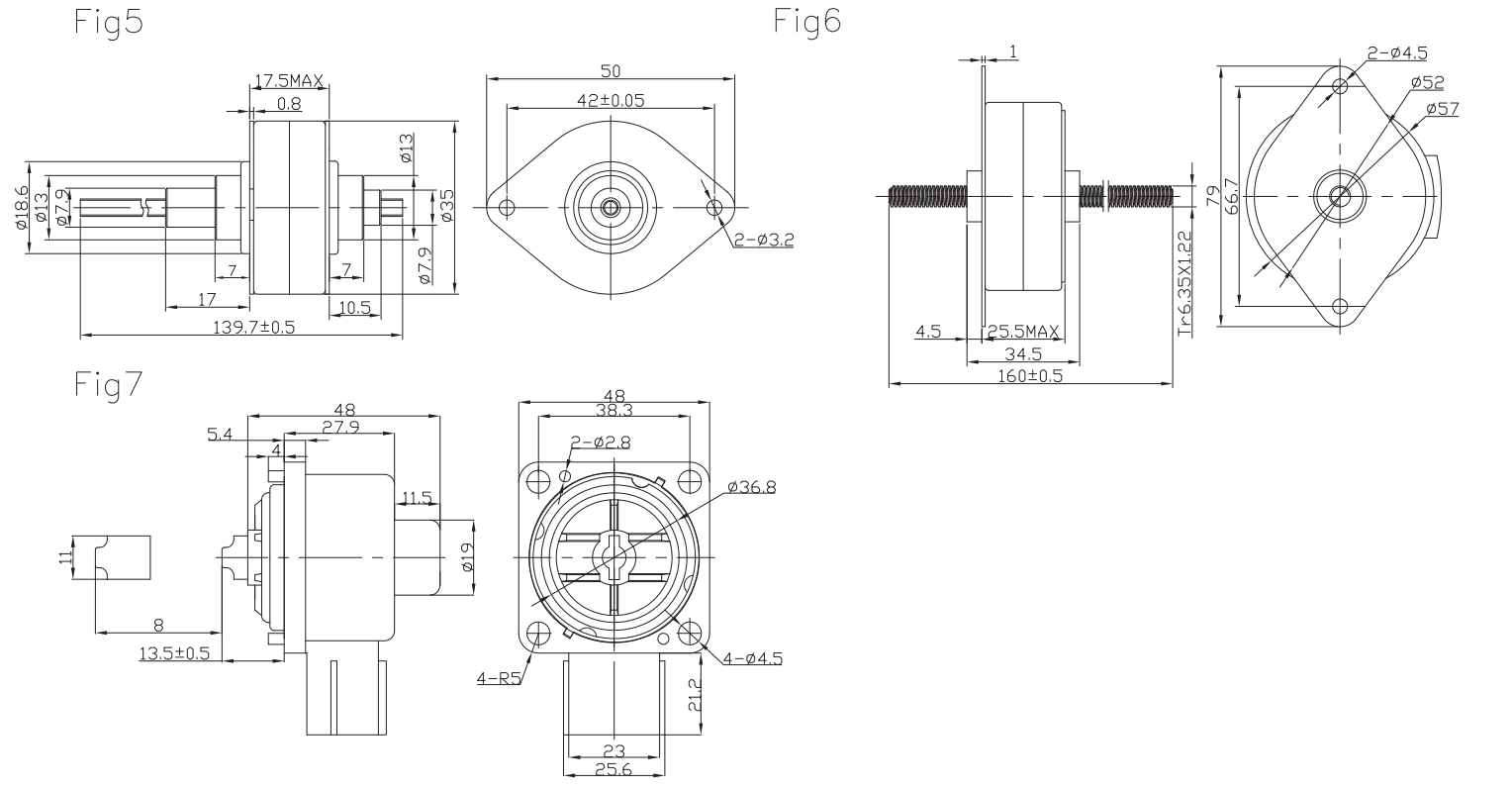

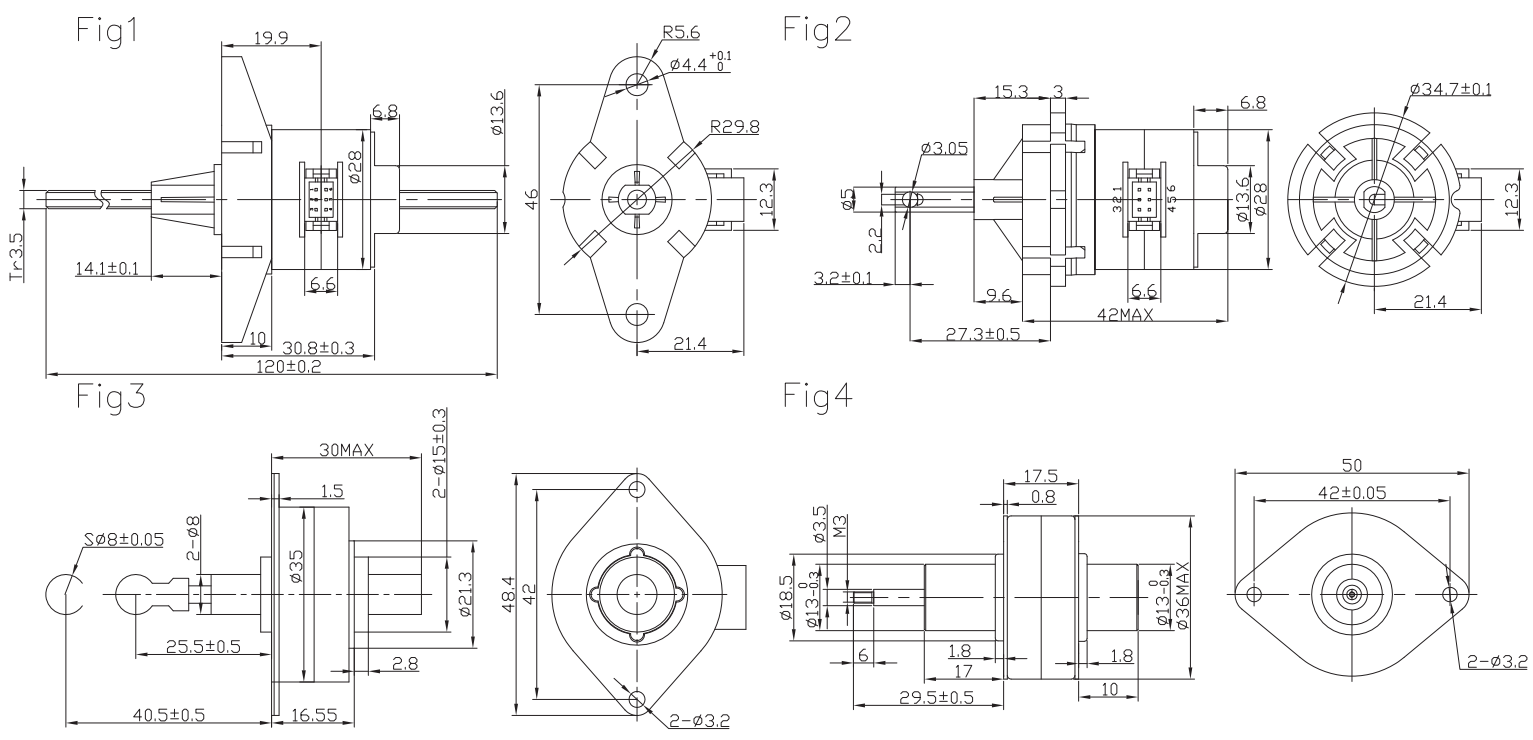

電機尺寸

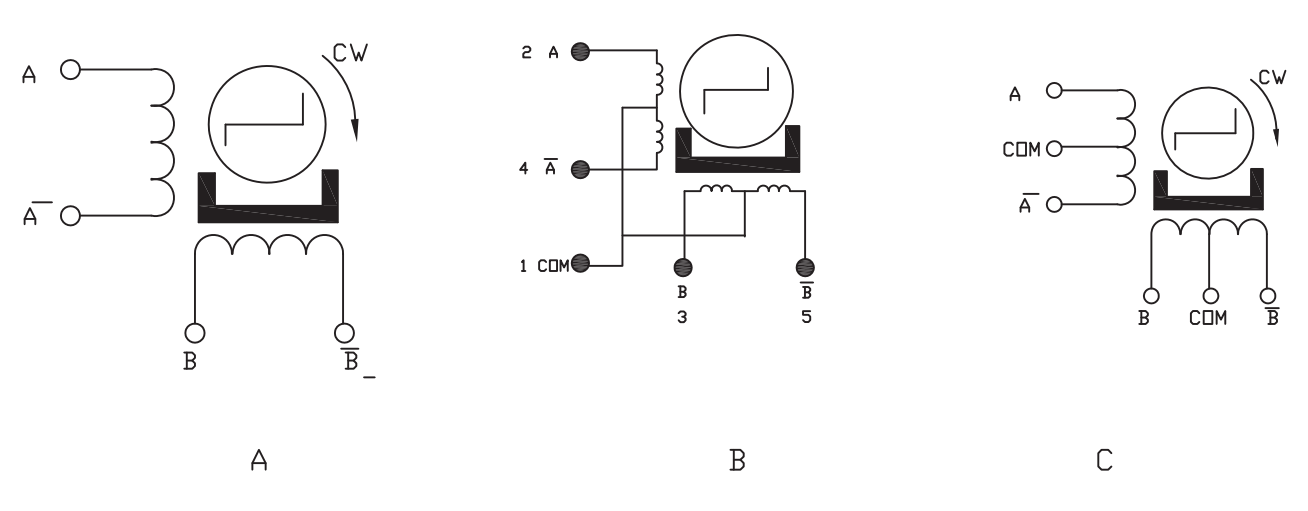

接線圖

資料下載
