φ25系列永磁直線步進電機
產品中心 PM步進電機

φ25系列永磁直線步進電機

富興步進電機提供高性能的兩相及三相混合式步進電機，有多種尺寸和輸出扭矩，單極性或雙極性控制以及單軸或雙軸。產品分為標準型，力矩增強型，高防護型等，可以充分滿足不同用戶的各種應用需求。
選件:
  • φ25系列永磁直線步進電機

    編碼器

  • φ25系列永磁直線步進電機

    齒輪箱

  • φ25系列永磁直線步進電機

    接插件

  • φ25系列永磁直線步進電機

    剎車

1、技術規格：

繞組類型

單\雙極性

電機結構

固定軸式、貫通軸式、外部驅動式

步距角

度

7.5

15

工作電壓

V

5

12

5

12

每相電流

mA

370

160

370

160

每相電阻

Ω

13.5

70

13.5

70

每相電感

mH

12.5

65

9.5

47

步長

mm

0.0127

0.0254

0.0254

0.0508

0.0508

0.1016

注：參數可以根據客戶要求訂制。可選絲桿直徑① 3.5 ② 4.77（mm），可選導程① 0.3048、0.6096、1.0、1.2192、2.0、2.4384、4.0、8.0......（mm）；② 0.635、1.27、2.54、5.08、10.16 ......（mm）。步長=(步距角度/360)*導程

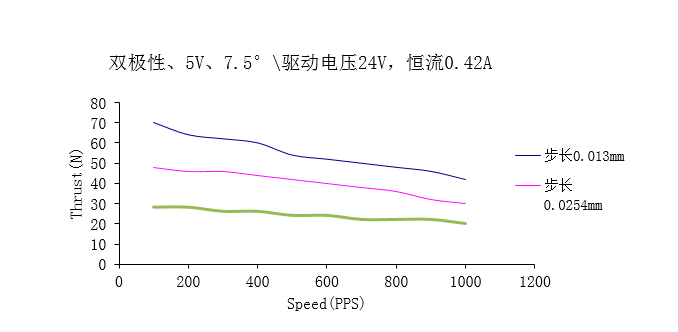

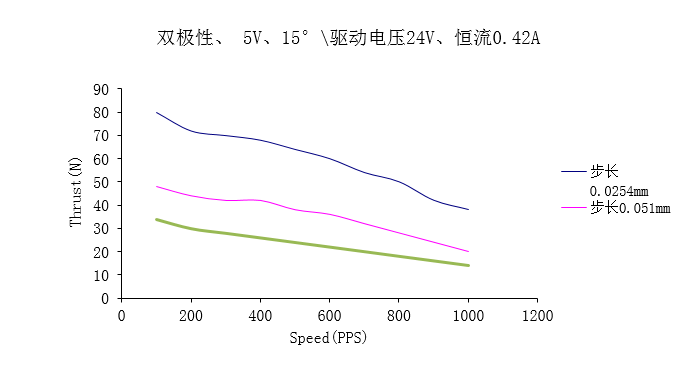

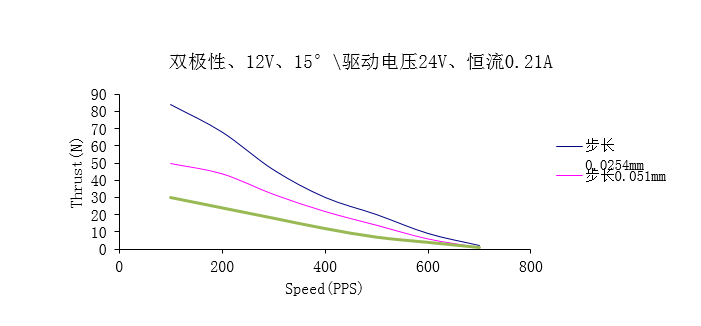

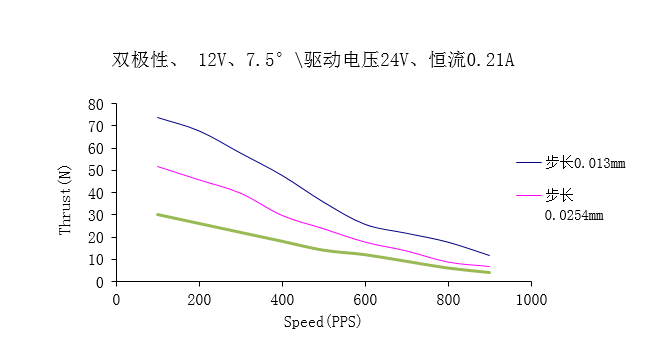

2、步進速度與推力曲線







電機尺寸

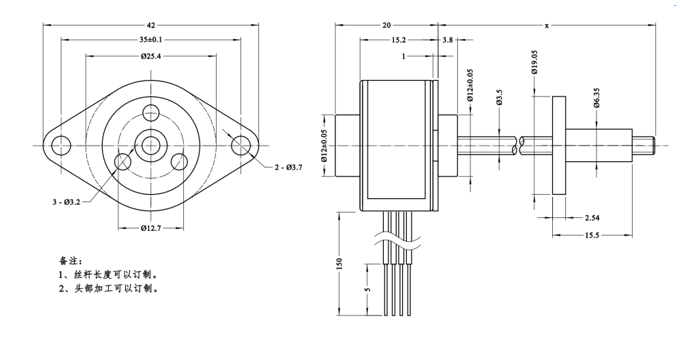

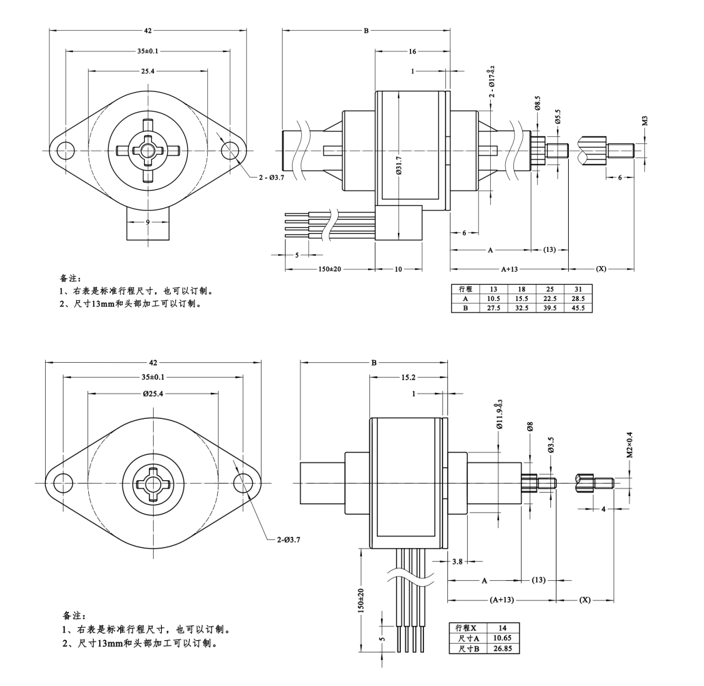

1、固定軸式

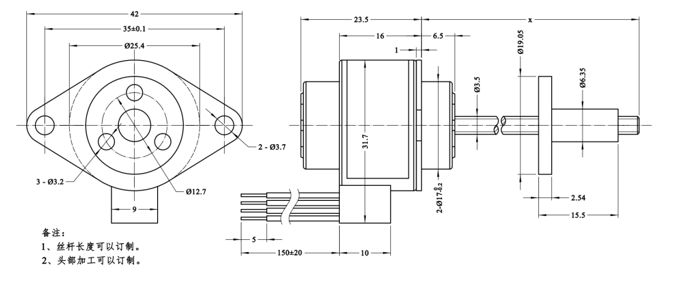

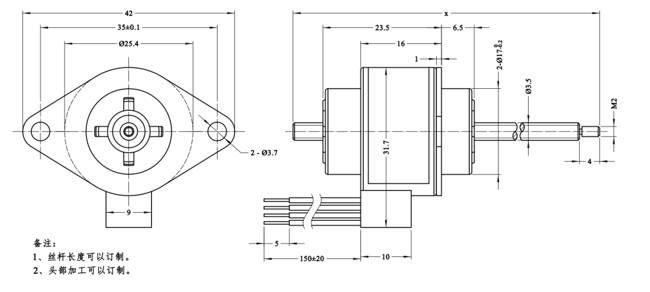

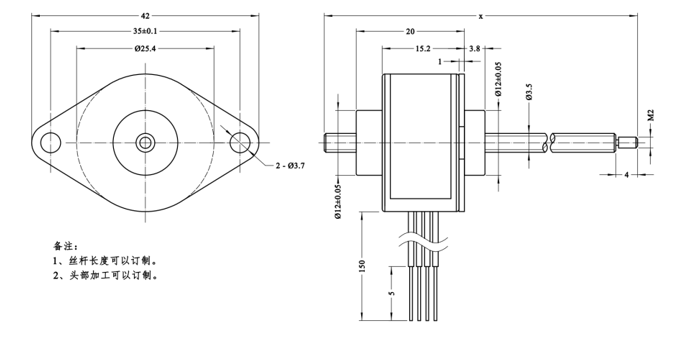

2、貫通軸式

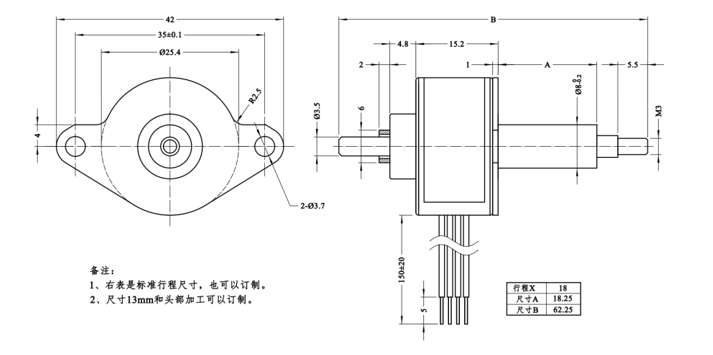

3、外驅式


資料下載
